الفرق بين المخططات التصميمية والمخططات التنفيذية (Shop Drawings)

المخططات التصميمية (Design Drawings)

المخططات التصميمية هي الخطوة الأولى لتحويل فكرة المشروع إلى واقع. يقوم الاستشاري (المعماري، الإنشائي، أو مهندس الأنظمة) بإعداد هذه المخططات لتوضيح الشكل العام للمشروع وأبعاده، وتوزيع المساحات، والأنظمة الأساسية.

أهمية المخططات التصميمية:

• الحصول على التراخيص والموافقات من الجهات المختصة
• إعطاء تصور عام للمالك عن المشروع
• تحديد المواصفات والمقاسات العامة
• طرح المشروع للمناقصة للحصول على عروض أسعار من المقاولين

المخططات التنفيذية (Shop Drawings)

المخططات التنفيذية (Shop Drawings) هي الترجمة الدقيقة والفعلية للمخططات التصميمية. وهي مجموعة من الرسومات الهندسية التفصيلية التي لا تترك مجالاً للتخمين في موقع العمل.

أهمية المخططات التنفيذية:

• توضيح تفاصيل دقيقة لا تذكر في المخططات التصميمية (مثل أطوال أسياخ الحديد، ومسارات تمديدات التكييف، وأبعاد قطع الرخام).

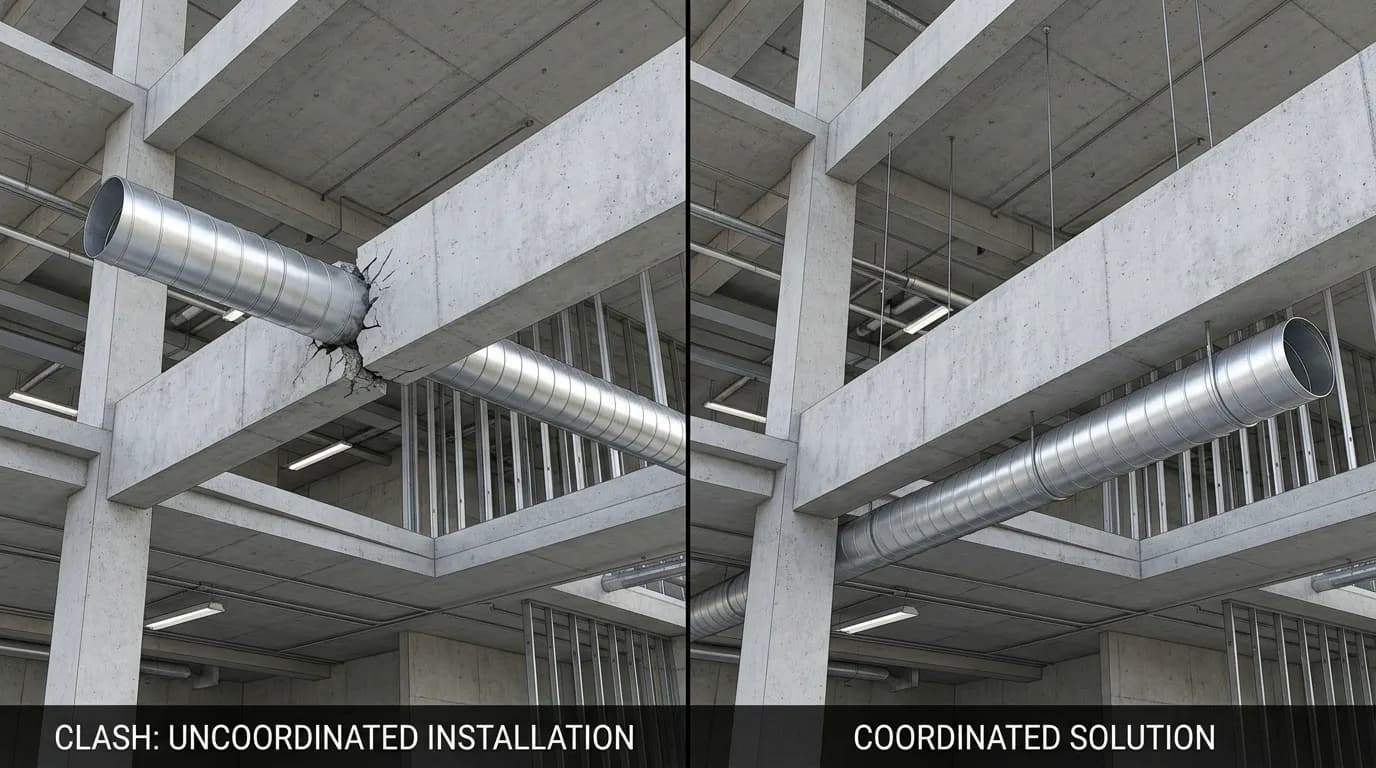

• معالجة أي تعارضات بين التخصصات المختلفة (المعماري، الإنشائي، الكهروميكانيك) قبل بدء التنفيذ.
• تعتبر المرجعية الأساسية للعمال والفنيين أثناء التنفيذ في الموقع.

الفروق الجوهرية

1. مستوى التفصيل: المخططات التصميمية تقدم فكرة عامة، بينما المخططات التنفيذية بالغة التفصيل وتُظهر طريقة التركيب.
2. الهدف: التصميم يهدف للشكل العام والموافقات، بينما التنفيذي يهدف إلى التوجيه المباشر في الموقع.
3. جهة الإصدار: المخطط التصميمي يصدره الاستشاري المصمم، بينما المخطط التنفيذي يصدره المقاول المنفذ أو مكتب تفصيل هندسي متخصص.

متى يجب عليك طلب مخططات تنفيذية؟

ننصح دائماً بإعداد مخططات تنفيذية في الحالات التالية:

• المشاريع التي تحتوي على أنظمة كهروميكانيكية (MEP) معقدة.
• عند الرغبة في حساب وحصر الكميات بشكل دقيق جداً لتقليل الهدر.
• المشاريع التي تتطلب تنسيقاً عالياً بين التخصصات لتجنب التكسير وإعادة العمل لاحقاً.

الاستثمار في مخططات تنفيذية دقيقة يوفر الكثير من الوقت والمال خلال مرحلة البناء، ويحمي المشروع من التعديلات المكلفة.
